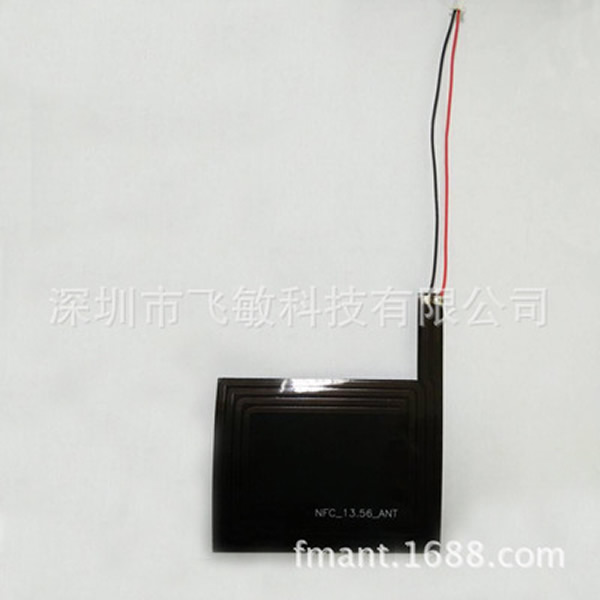

定制各种nfc天线 13.56mHz 移动支付RFID射频识别天线 厂家订制
品牌 :飞敏
型号:NFC_13.56_ANT
增益:1
频率范围:13.56(MHz)
输出阻抗:50(Ω)
驻波比≤:1.5(dB)
工作电压:1(V)
服务热线:0755-23035723

详细参数

定制各种nfc天线  13.56mHz RFID射频识别天线 厂家订制

1物理性能指标:

序号

测试项目

测试要求

测试标准

测试工具

测试结果

备注

1

可焊性测试

260±10℃,

5S焊盘上Sn度 100% ,上Sn饱满度 98%

Sn炉,夹子,测温仪,秒表

Ok

2

溶剂测试

常态下进行,

无剥离 ,无包封颜色改变  ,无包封软化

容器,计时表,溶剂(NaOH、丙酮、无水乙醇)

Ok

3

热冲击测试

烤炉温度:130℃±10℃

烘烤时间:40min

Sn炉温度:280℃±5℃

 测试时间: 10秒

实验室温度:22℃±5℃         实验室湿度:60±10%

测试次数: 3次

 实验方式:  浸Sn

无材料分层/起泡/爆板现象。

包无包封退色/烧焦/软化/变色现象 。

无包封分层/起泡/脱落现象







Sn炉,夹子,测温仪,秒表,烤炉

Ok





2 .天线匹配电路

匹配电路的设计是用来匹配主板与天线,使得产品在工作频段内达到最佳的射频性能。该项 目天线匹配电路由客户提供!

3.性能指标:

 测试仪器:数显高频Q表

测试项目

数据

误差

频率

13.56M

±0.1

电感量

2.197

±1

Q值

63

±10

内阻值

1.0

±0.2

4.天线S11测试

频率

13.56M

回波损耗

-27

驻波

1.0

阻抗

51Ω
